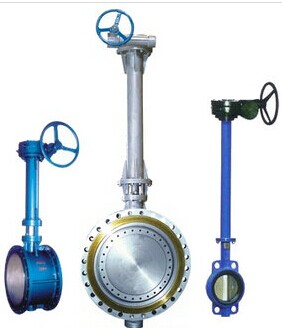

產品名稱：加長桿蝶閥
產品型號：D341X
產品口徑：DN50-500
產品壓力：0.6-6.4MPa
產品材質：鑄鋼、不銹鋼、合金鋼等
聯系電話：15901687301
|
|
|
公稱通徑 |
DN（mm） |
50～1200 |
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
水、蒸氣、油品、酸類腐蝕性等。 |
|
適用溫度 |
碳鋼:-29℃～425℃不銹鋼-40℃～600℃ |
加長桿蝶閥主要零件材料：
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼、聚內脂、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
柔性石墨 |
注：
法蘭標準：GB/T9113.1-2000GB/T9113.2-2000GB/T911.5.1-2000GB/T9115.2-2000用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長，本產品一般按短系列,若需長系列或特殊材料定貨時提出。
加長桿蝶閥規格尺寸：
|
通徑 |
結構長度（標準值） |
外形尺寸（參考值） |
連接尺寸(標準值) |
|
L |
H |
Dt343H |
Dt643H |
Dt943H |
PN4.0MPa |
|
毫米 |
英寸 |
短 |
長 |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
|
50 |
2 |
108 |
150 |
112 |
350 |
180 |
200 |
|
|
|
530 |
250 |
255 |
165 |
125 |
4-18 |
|
65 |
21/2 |
112 |
170 |
115 |
370 |
180 |
200 |
625 |
355 |
92 |
550 |
250 |
255 |
185 |
145 |
8-18 |
|
80 |
3 |
114 |
180 |
120 |
380 |
180 |
200 |
625 |
355 |
92 |
565 |
250 |
255 |
200 |
160 |
8-18 |
|
100 |
4 |
127 |
190 |
138 |
420 |
180 |
200 |
645 |
355 |
92 |
600 |
250 |
255 |
235 |
190 |
8-22 |
|
125 |
5 |
140 |
200 |
164 |
460 |
180 |
200 |
675 |
550 |
138 |
640 |
250 |
255 |
270 |
220 |
8-26 |
|
150 |
6 |
140 |
210 |
175 |
555 |
270 |
280 |
715 |
550 |
138 |
705 |
300 |
315 |
300 |
250 |
8-26 |
|
200 |
8 |
152 |
230 |
208 |
605 |
270 |
280 |
800 |
550 |
138 |
775 |
300 |
315 |
375 |
320 |
12-30 |
|
250 |
10 |
165 |
250 |
243 |
680 |
270 |
280 |
850 |
550 |
138 |
945 |
300 |
315 |
450 |
385 |
12-33 |
|
300 |
12 |
178 |
270 |
283 |
800 |
380 |
420 |
925 |
450 |
220 |
1070 |
300 |
315 |
515 |
450 |
16-33 |
|
350 |
14 |
190 |
290 |
310 |
830 |
380 |
420 |
1035 |
450 |
220 |
1140 |
300 |
315 |
580 |
510 |
16-36 |
|
400 |
16 |
216 |
310 |
340 |
915 |
450 |
470 |
1070 |
650 |
280 |
1210 |
300 |
315 |
660 |
585 |
16-39 |
|
450 |
18 |
222 |
330 |
380 |
960 |
480 |
490 |
1190 |
650 |
280 |
1335 |
575 |
714 |
685 |
610 |
20-39 |
|
500 |
20 |
229 |
350 |
410 |
1020 |
480 |
490 |
|
|
|
1415 |
575 |
714 |
755 |
670 |
20-42 |
