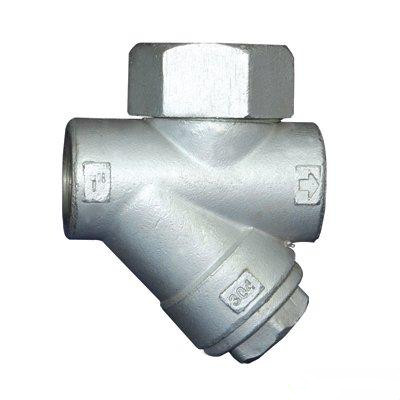

熱動力圓盤蒸汽疏水閥
產品型號： TD42
產品口徑： DN15-100
產品壓力： 0.6-6.4MPa
產品材質： 鑄鋼、不銹鋼、合金鋼等
工作壓力：1.0Mpa-50.0Mpa
工作溫度：-196℃-650℃
圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
特點 體積小，重量輕，不受安裝位置的限制。 全部材質均為不銹鋼件，經久耐用，耐腐蝕。 在室外不怕冷凍，能耐水擊，耐過熱。 過冷度為8℃，漏汽率小于實際排量3%，最大背壓50%。 結構簡單，安裝維修方便。
工作原理疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。
當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
主要性能以及零部件
